Компрессор Bitzer 4DES-7Y

Условные обозначения

Q- Холодопроизводительность, кВт

Р - потребляемая мощность, кВт

•

  Полугерметичные поршневые компрессоры BITZER

•

  BITZER NEW ECOLINE новое поколение поршневых компрессоров - взаимозаменяемость с предыдущими моделями





Технические параметры
Объемная произв-сть (1450 об/мин 50Гц)	18,05 m3/h
Объемная произв-сть(1750 об/мин 60Гц)	21,78 m3/h
Число цилиндров х Диаметр х Ход поршня	4 x 41 mm x 39,3 mm
Вес	82 kg
Макс. избыточное давление (НД/ВД)	19 / 28 bar
Присоединение линии всасывания	22 mm - 7/8''
Присоединение линии нагнетания	16 mm - 5/8''
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F	tc<55°C: BSE32 / tc>55°C: BSE55 (Option)
Тип масла для R22 (R12/R502)	B5.2 (Standard)
Тип масла для R290/R1270	SHC226E (Standard)
Параметры мотора
Напряжение мотора (др. по запросу)	380-420V Y-3-50Hz
Максимальный рабочий ток	9.2 A
Пусковой ток (ротор блокирован)	44.2 A
Max. энергопотребление	5,4 kW
Комплект поставки
Защита мотора	SE-B1
Класс защиты	IP65
Антивибрационные демпферы	Standard
Заправка масла	2,00 dm³
Параметры масла
Датчик температуры нагнетания	Option
Стартовая разгрузка	Option
Регулирование производительности	100-50% (Option)
Дополнительный вентилятор	Option
Подогреватель масла в картере	0..120 W PTC (Option)
Контроль уровня масла	OLC-K1 (Option, not for R290/R1270)
Измерения шумовых парметров
Уровень звуковой мощности (-10°C/45°C) @50Гц	67,0 dB(A) @ 50Hz
Уровень звуковой мощности (-35°C/40°C) @50Гц	70,0 dB(A) @ 50Hz
Уровень звукового давления @1м (-10°C/45°C) @50Гц	59,0 dB(A) @ 50Hz
Уровень звукового давления @1м (-35°C/40°C) @50Гц	62,0 dB(A) @ 50Hz

Таблица данных

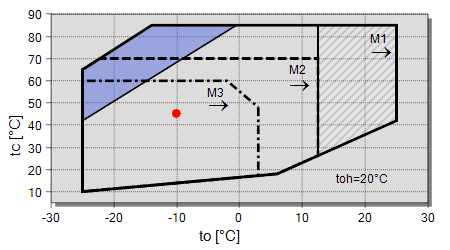

Условные обозначения

	дополнительное охлаждение
	перегрев всас. паров >10K
	M1: Мотор 1
	M2: Мотор 2
	M3: Мотор 3

Обозначения присоединительных штуцеров на изображениях в окне меню «Тех. Данные/Размеры»:

• 1 Реле высокого давления (HP)
• 2 Присоединение датчика температуры нагнетания (HP)
• 3 Реле низкого давления (LP)
• 4 СI



 Модельный ряд ECOLINE является очередным этапом творческого развития и продвижения на рынок проверенных, надежных и мощных полугерметичных поршневых компрессоров от BITZER. Компрессоры ECOLINE сочетают в себе высокую эффективность, плавность хода, широкий спектр применения, гибкость в выбора хладагента, прочную конструкцию и высокую надежность. Они доступны во всей полноте наших предложений для заказчиков. Ряд ECOLINE включает в себя полный спектр полугерметичных поршневых компрессоров и заменяет своих предшественников с теми же размерами присоединений.

Новая конструкция клапанной доски

-          Новая геометрическая концепция клапанов нагнетания - для низкого обратного расширения.

-          Высокая холодопроизводительность и минимальные требования по энергопотреблению

-          Система головок цилиндров ECOLINE: Гибкое регулирование в тандеме.

Мотор

-          Эффективнен при полной и частичной нагрузке благодаря своим характеристикам с расширенным диапазоном.

-          Универсальный холодильный компрессор: Мотор версия 2 для средних и низких температур.

-          Мотор версий 1 и 3 для специальных применений.

Регулирование производительности

-          CRII система - пульсирующее блокирование всасывания Например, 4-цилиндровый компрессор с CRII на обеих головках: Диапазон регулирования от 100% до ~ 10%

-          ECOLINE VARISPEED – встроенный частотный инвертор

Совместимость с предыдущими моделями

-          Основные внутренние компоненты полностью переработаны.

-          Внешний контур как стандарт: Каждая модель ECOLINE является совместимой с предыдущей

Привод

-          Поршни и шатуны новой конструкции
